饱和失真,指的是晶体管因Q点过高,出现的失真。当Q点过高时,虽然基极动态电流为不失真的正弦波,但是由于输入信号正半周靠近峰值的某段时间内晶体管进入饱和区,导致集电极动态电流产生顶部失真,集电极电阻上的电压波形随之产生同样的失真。由于输出电压与集电极电阻上的电压变化相位相反,从而导致输出波形产生底部失真。接下来,详细为你说下饱和失真的原因是什么 饱和失真的消除方法有哪些

1.饱和失真的原因是什么

晶体管有三个工作区:饱和区、截止区和线性区(放大区)。对于共发射极的基本放大电路,其输入波形正好与输出波形反相,就是相位相差180度,当输入正弦波正的部分时,应该输出负的部分,而当输入的峰值较大的时候,超过了电路的动态范围,就会出现失真。如果是输入信号的正半周超出了动态范围,那么就会进入晶体管的饱和区,造成饱和失真,对应的输出信号由于相位差180度的原因,所以输出信号的负半周的波形失真。

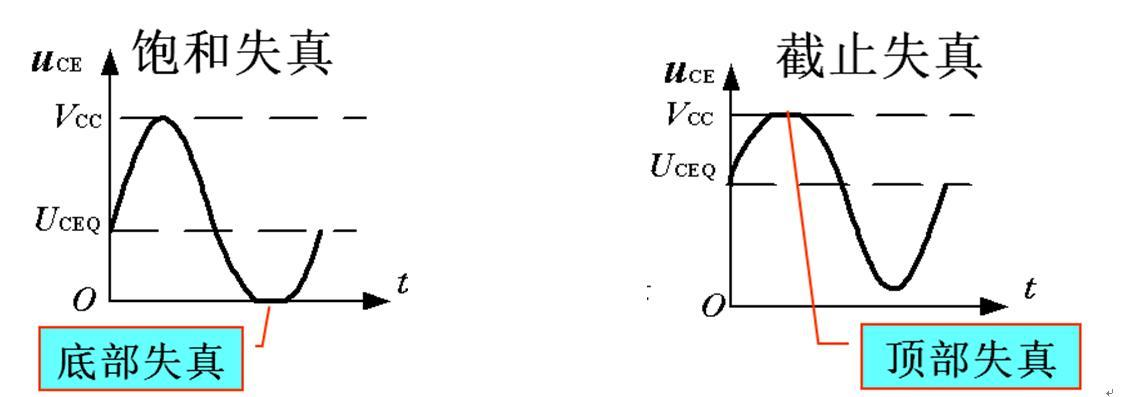

总而言之,对于NPN单管共射放大电路,饱和失真就是输入信号的正半波超过了三极管的放大能力,造成失真,对应的输出波形就是输出波形底部失真,即输出时三极管进入饱和区,Q设置过高。

2.饱和失真的消除方法有哪些

1. 增加VCC。由于三极管饱和的根本原因是集电结收集电子的能力不足,所以增加VCC能够增强集电极收集电子的能力,但必须保证VCC在三极管的能承受范围内,在RC和管子不变的情况下,能够消除饱和失真。

2. 增加基极电阻RB以减小基极电流,从而集电极电流IC=βIB,在集电极电阻RC和集电极电源VCC不变的情况下,由UCE=VCC-βIBRC得集电极电压变大,从而使集电极收集电子能力增强,消除饱和失真。

3. 减小集电极电阻,在电路中其他参数不变的情况下,减小集电极电阻RC就减小了在RC上的压降。由UCE=VCC-βIBRC知:加在集电结的电压增大,也增强了集电极收集电子的能力,从而消除饱和失真。

4. 更换一只β较小的管子。在其他参数不变的情况下,换一只放大倍数较小的管子。由UCE=VCC-βIBRC知:在集电极电阻上的压降减小,也即增大了加在集电结的电位,增强了集电结收集电子的能力,从而消除饱和失真。
